Pahami bagaimana paket pelat yang dilas memisahkan dua medium dan bagaimana bentuk shell membentuk aliran di sekitarnya.
Panas melewati pelat logam antara aliran panas dan dingin. Saluran berbeda mengalirkan dua fluida; kedua aliran tetap terpisah selama operasi normal. Susunan masuk dan keluar harus diperiksa terhadap diagram aliran yang disetujui sebelum koneksi.

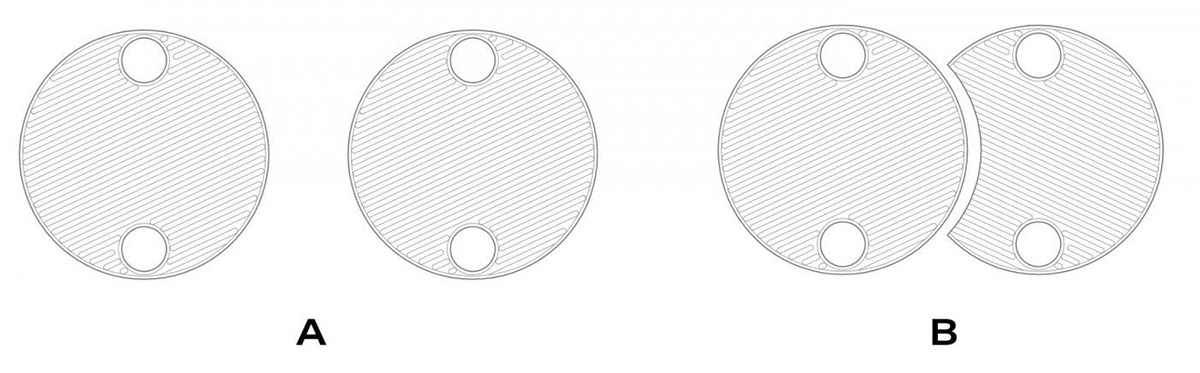

Pelat bergelombang disusun dalam pasangan. Las di sekitar lubang port dan di perimeter luar membentuk saluran sisi pelat dan sisi shell. Ketebalan pelat, gelombangan, dan jumlah pelat merupakan pilihan teknis, bukan opsi yang dapat dipertukarkan dari katalog.
Shell silinder membentuk tangki tekanan sekitar dan mengarahkan aliran di sisi shell. Volume dan koneksi dapat disesuaikan untuk aliran gas atau proses perubahan fase. Paket pelat dan shell masing-masing harus dievaluasi terhadap kondisi tekanan dan suhu yang diperlukan.
Nilai-nilai stabil maksimum tidak menggambarkan seluruh beban operasi. Sertakan kondisi start-up, shutdown, perubahan suhu, transien tekanan, dan tekanan diferensial yang mungkin antara kedua sisi dalam pertanyaan.
Shell yang dapat dibuka memberikan akses sesuai dengan konstruksinya. Paket pelat penukar panas tetap dilas. Akses melalui tutup tidak secara otomatis memberikan akses mekanis ke setiap saluran internal; metode pembersihan harus ditinjau bersama dengan desain yang dipilih.
Pengaturan sisi tergantung pada penurunan tekanan, laju aliran, perubahan fase, pengotoran, bahan dan kebutuhan koneksi. Sertakan kedua aliran dalam data pemilihan.
No. Gunakan susunan umum proyek untuk lokasi nozzle, detail penyangga, dimensi keseluruhan, dan jarak keamanan yang diperlukan untuk perawatan.
Sediakan kedua fluida, laju aliran, suhu masuk dan keluar, tekanan operasi dan desain, penurunan tekanan yang diizinkan, serta kebutuhan bahan. Untuk instalasi yang sudah ada, sertakan nama plat dan gambar susunan.
