Volumen der Mantelseite, Position des Plattenpakets und der Verbindungen gehören zur thermischen und mechanischen Auslegung.
Die Anfrage beginnt mit beiden Strömen und ihren Betriebsbedingungen. Die thermische Auswahl legt die erforderliche Wärmeübertragungsfläche und die Strömungsanordnung fest. Die mechanische Konstruktion behandelt dann Mantel, Druckgrenze, Anschlüsse und Installationsbeschränkungen.
Ein standardmäßiger konzentrischer Aufbau dient als Ausgangspunkt für allgemeine Flüssigkeitsaufgaben. Der tatsächliche Strömungsmuster muss die Anforderungen an Wärmeübertragung und Druckverlust erfüllen und gleichzeitig die geplante Reinigungsstrategie zulassen.
Dichte Gase können große Volumenströme erfordern. Eine vergrößerte Mantelhülle und größere Mantelseitenanschlüsse können berücksichtigt werden, um den Strömungsweg zu unterstützen. Einheitliche Bewertung der Eintrittsverteilung und Druckverluste ist erforderlich.
Ein vergrößertes Mantelgehäuse mit dem Plattenpaket in niedrigerer Position ermöglicht eine Flüssigkeitsreserven und Dampfraum für eine gefüllte oder Kesselartige Wärmeübertragung. Der Flüssigkeitsstand, der Dampfaustritt und die Durchflussanordnung gehören zum Systemdesign.
Ein Plattenpaket, das höher in der Mantelhülle positioniert ist, lässt Platz für die Sammlung von Kondensat. Der Kondensatsaft, die Pegelsteuerung und die Behandlung von nicht-kondensierbaren Gasen sollten in der Spezifikation enthalten sein. Ein integrierter Empfänger ist eine Projektoption, keine universelle Funktion.
Bereitstellen des verfügbaren Raums, Belastungsgrenzen, Isolierungsaufnahme, Düsenpositionen, Flanschanforderungen und Rohrbelastungen entsprechend. Bei einer Austauschführung geben Sie das bestehende allgemeine Layout und die Rohrverbindungen an.
Stellen Sie das bestehende Zeichnung zur Bewertung bereit. Eine Übereinstimmung der äußeren Anordnung reicht allein nicht aus, um thermische oder mechanische Äquivalenz zu gewährleisten.

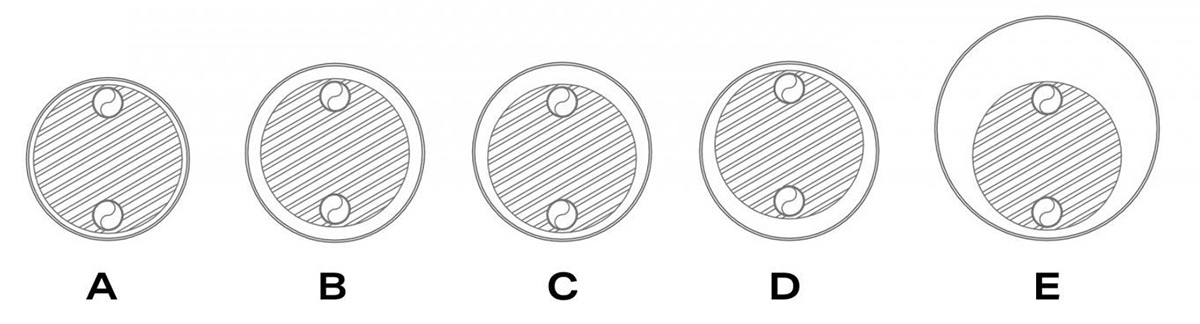

Nein. Die Abbildungen erläutern Konfigurationskonzepte; die gewählte Modellvariante und das Projektentwurf bestimmen die verfügbare Anordnung.
Geben Sie beide Flüssigkeiten, Strömungsmengen, Ein- und Austrittstemperaturen, Betriebs- und Designdrücke, erlaubten Druckverluste sowie Materialanforderungen an. Für eine bestehende Anlage müssen Nameplattenaufzeichnungen und die Anordnungsskizze bereitgestellt werden.
